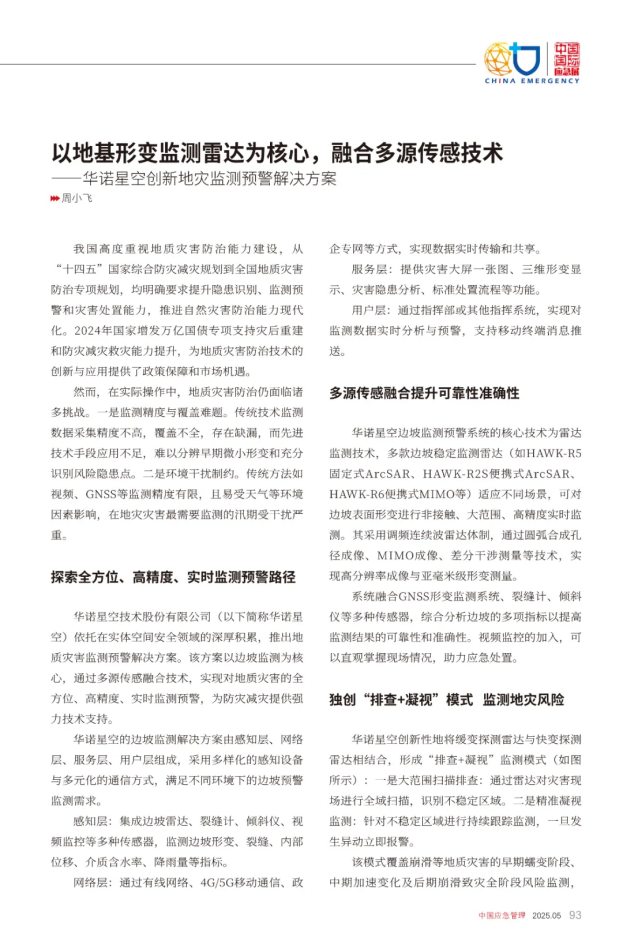

我國高度重視地質災害防治能力建設，從“十四五”國家綜合防災減災規劃到全國地質災害防治專項規劃，均明確要求提升隱患識別、監測預警和災害處置能力，推進自然災害防治能力現代化。2024年國家增發萬億國債專項支持災后重建和防災減災救災能力提升，為地質災害防治技術的創新與應用提供了政策保障和市場機遇。

然而，在實際操作中，地質災害防治仍面臨諸多挑戰。一是監測精度與覆蓋難題。傳統技術監測數據采集精度不高，覆蓋不全，存在缺漏，而先進技術手段應用不足，難以分辨早期微小形變和充分識別風險隱患點。二是環境干擾制約。傳統方法如視頻、GNSS等監測精度有限，且易受天氣等環境因素影響，在地災災害最需要監測的汛期受干擾嚴重。

探索全方位、高精度實時監測預警路徑

華諾星空技術股份有限公司（以下簡稱華諾星空）依托在實體空間安全領域的深厚積累，推出地質災害監測預警解決方案。該方案以邊坡監測為核心，通過多源傳感融合技術，實現對地質災害的全方位、高精度、實時監測預警，為防災減災提供強力技術支持。華諾星空的邊坡監測解決方案由感知層、網絡層、服務層、用戶層組成，采用多樣化的感知設備與多元化的通信方式，滿足不同環境下的邊坡預警監測需求。

感知層：集成邊坡雷達、裂縫計、傾斜儀、視頻監控等多種傳感器，監測邊坡形變、裂縫、內部位移、介質含水率、降雨量等指標。

網絡層：通過有線網絡、4G/5G移動通信、政企專網等方式，實現數據實時傳輸和共享。

服務層：提供災害大屏一張圖、三維形變顯示、災害隱患分析、標準處置流程等功能。

用戶層：通過指揮部或其他指揮系統，實現對監測數據實時分析與預警，支持移動終端消息推送。

多源傳感融合提升可靠性準確性

華諾星空邊坡監測預警系統的核心技術為雷達監測技術，多款邊坡穩定監測雷達（如HAWK-R5固定式ArcSAR、HAWK-R2S便攜式ArcSAR、HAWK-R6便攜式MIMO等）適應不同場景，可對邊坡表面形變進行非接觸、大范圍、高精度實時監測。其采用調頻連續波雷達體制，通過圓弧合成孔徑成像、MIMO成像、差分干涉測量等技術，實現高分辨率成像與亞毫米級形變測量。

系統融合GNSS形變監測系統、裂縫計、傾斜儀等多種傳感器，綜合分析邊坡的多項指標以提高監測結果的可靠性和準確性。視頻監控的加入，可以直觀掌握現場情況，助力應急處置。

獨創“排查+凝視”模式 監測地災風險

華諾星空創新性地將緩變探測雷達與快變探測雷達相結合，形成“排查+凝視”監測模式（如圖所示）：一是大范圍掃描排查：通過雷達對災害現場進行全域掃描，識別不穩定區域。二是精準凝視監測：針對不穩定區域進行持續跟蹤監測，一旦發生異動立即報警。該模式覆蓋崩滑等地質災害的早期蠕變階段、中期加速變化及后期崩滑致災全階段風險監測，實現“早感知早處置，有崩滑早報警”，為防災減災決策提供數據支撐。

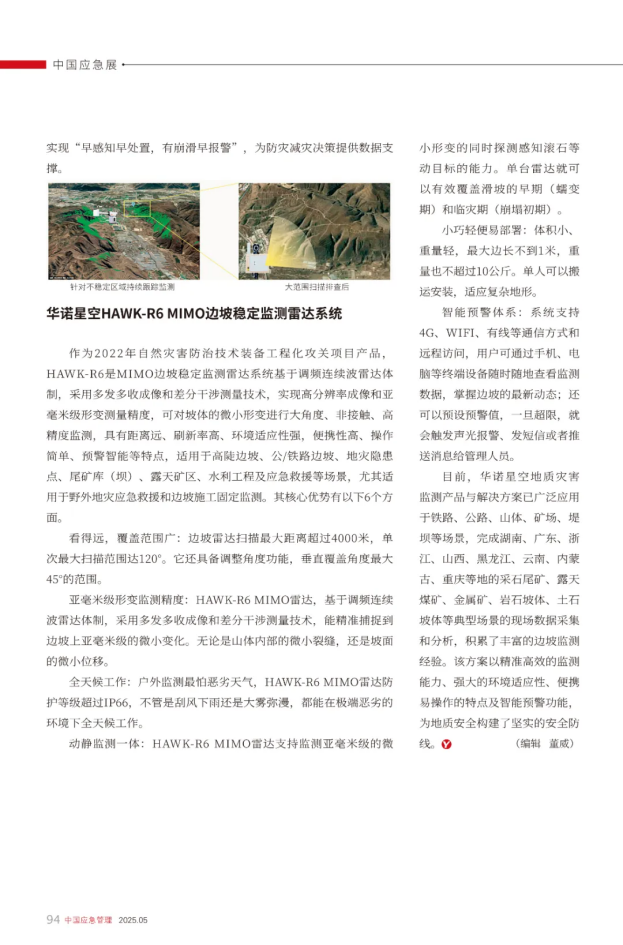

華諾星空HAWK-R6 MIMO邊坡穩定監測雷達系統

作為2022年自然災害防治技術裝備工程化攻關項目產品，HAWK-R6是MIMO邊坡穩定監測雷達系統基于調頻連續波雷達體制，采用多發多收成像和差分干涉測量技術，實現高分辨率成像和亞毫米級形變測量精度，可對坡體的微小形變進行大角度、非接觸、高精度監測，具有距離遠、刷新率高、環境適應性強，便攜性高、操作簡單、預警智能等特點，適用于高陡邊坡、公/鐵路邊坡、地災隱患點、尾礦庫（壩）、露天礦區、水利工程及應急救援等場景，尤其適用于野外地災應急救援和邊坡施工固定監測。其核心優勢有以下6個方面。

看得遠，覆蓋范圍廣：邊坡雷達掃描最大距離超過4000米，單次最大掃描范圍達120°。它還具備調整角度功能，垂直覆蓋角度最大45°的范圍。

亞毫米級形變監測精度：HAWK-R6 MIMO雷達，基于調頻連續波雷達體制，采用多發多收成像和差分干涉測量技術，能精準捕捉到邊坡上亞毫米級的微小變化。無論是山體內部的微小裂縫，還是坡面的微小位移。

全天候工作：戶外監測最怕惡劣天氣，HAWK-R6 MIMO雷達防護等級超過IP66，不管是刮風下雨還是大霧彌漫，都能在極端惡劣的環境下全天候工作。

動靜監測一體：HAWK-R6 MIMO雷達支持監測亞毫米級的微小形變的同時探測感知滾石等動目標的能力。單臺雷達就可以有效覆蓋滑坡的早期（蠕變期）和臨災期（崩塌初期）。

小巧輕便易部署：體積小、重量輕，最大邊長不到1米，重量也不超過10公斤。單人可以搬運安裝，適應復雜地形。

智能預警體系：系統支持4G、WIFI、有線等通信方式和遠程訪問，用戶可通過手機、電腦等終端設備隨時隨地查看監測數據，掌握邊坡的最新動態；還可以預設預警值，一旦超限，就會觸發聲光報警、發短信或者推送消息給管理人員。

目前，華諾星空地質災害監測產品與解決方案已廣泛應用于鐵路、公路、山體、礦場、堤壩等場景，完成湖南、廣東、浙江、山西、黑龍江、云南、內蒙古、重慶等地的采石尾礦、露天煤礦、金屬礦、巖石坡體、土石坡體等典型場景的現場數據采集和分析，積累了豐富的邊坡監測經驗。該方案以精準高效的監測能力、強大的環境適應性、便攜易操作的特點及智能預警功能，為地質安全構建了堅實的安全防線。
